客戶痛點：

1、針對大批量加工的工件，為了避免機床熱變形產生的誤差，一般從開機到正式加工之前要熱機60-90分鐘甚至更長時間，這嚴重影響機床使用效率；

2、針對加工時間較短的工件，機床熱變形將造成產品精度穩定性差，直接影響CPK值；

3、針對加工時間長的工件，機床熱變形會(huì )產生回頭接刀痕，影響加工精度；

解決方案：

熱誤差補償原理

通過預埋在機床各部件上的溫度傳感器，獲取到機床運行過程中的溫度變化，根據預先標定的誤差數據表對機床進行實時的位置修正，以保證批量加工零件的尺寸一致性，大幅縮短或取消熱機時間。

熱誤差補償應用場景

• 絲杠熱伸長

• 主軸軸線熱偏角

• 主軸箱體或刀架熱偏移

• 轉臺熱偏移

• 橫梁熱彎曲（垂直度及擾度）

• 五軸RTCP刀軸熱伸長

技術特點

通過前期監測數據，對傳感器布設后的信號進行質量檢測，對機床是否能達到較好的熱誤差補償效果進行可視化評估，有效縮短傳感器布設及補償調試時間。機床在使用過程中，可對傳感器數據異常進行預警，預防工件加工尺寸超差。

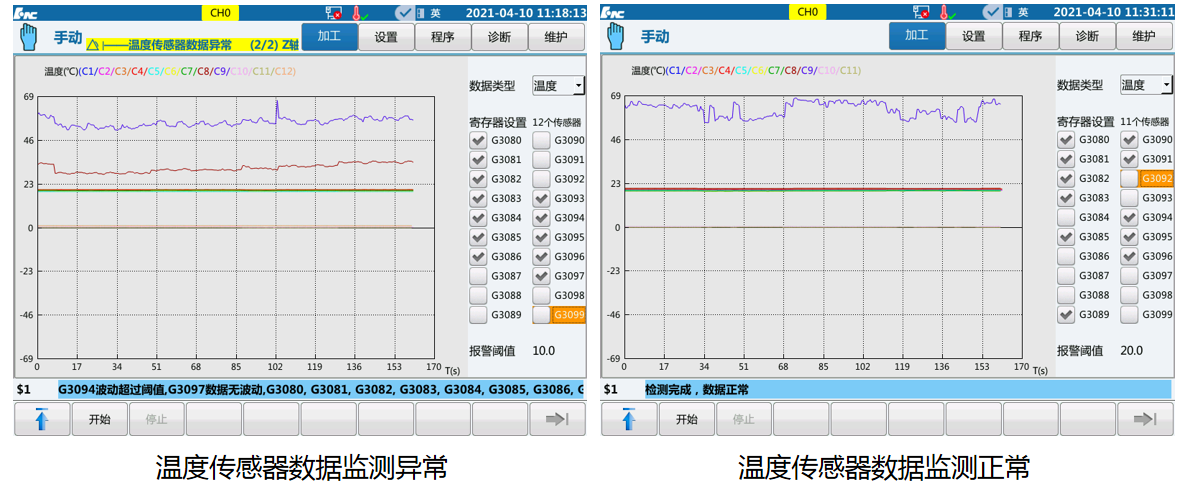

溫度傳感器有效性動態檢測、預警功能

加工提前預警，防止溫度傳感器異常而導致補償異常，影響加工質量。

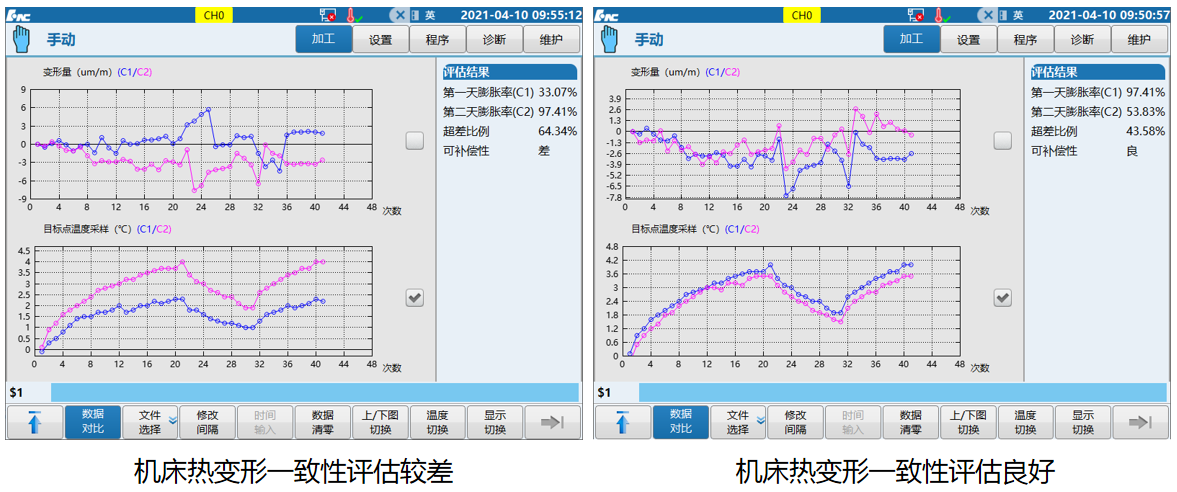

熱特性評估功能

用于分析機床不同時間段的熱特性穩定情況，自動評價機床是否可進行熱誤差補償。

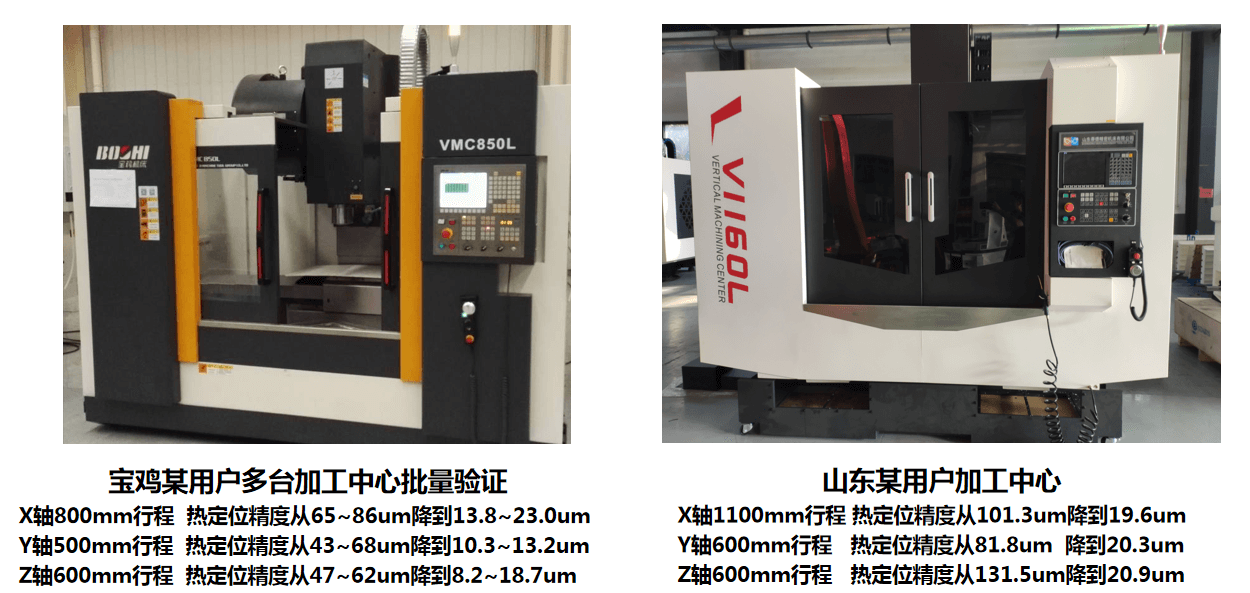

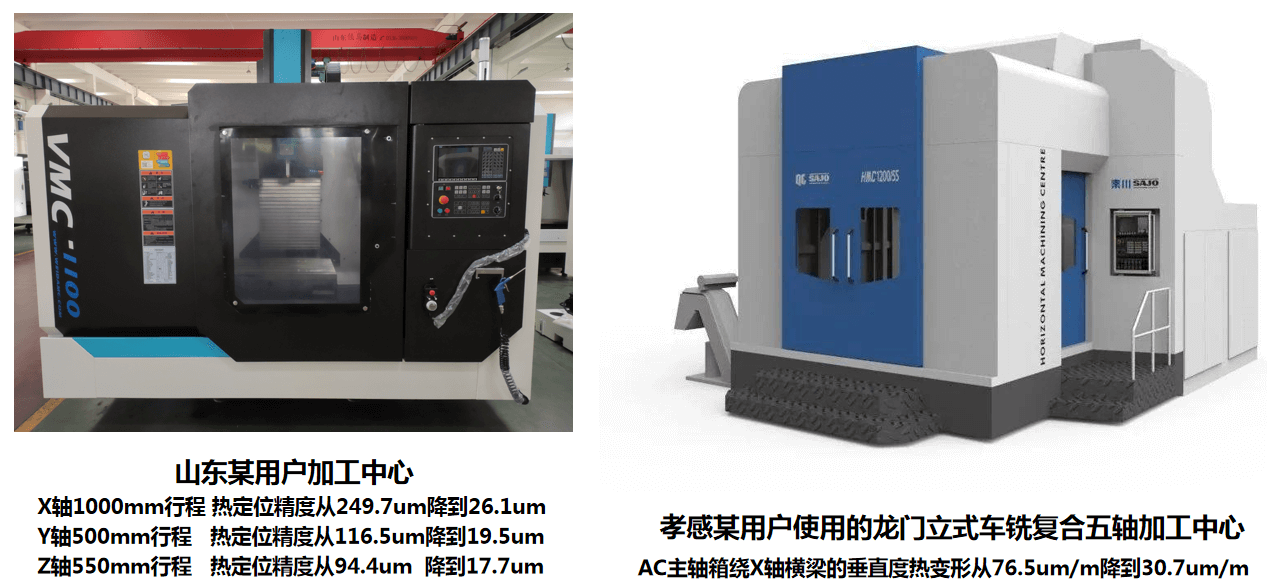

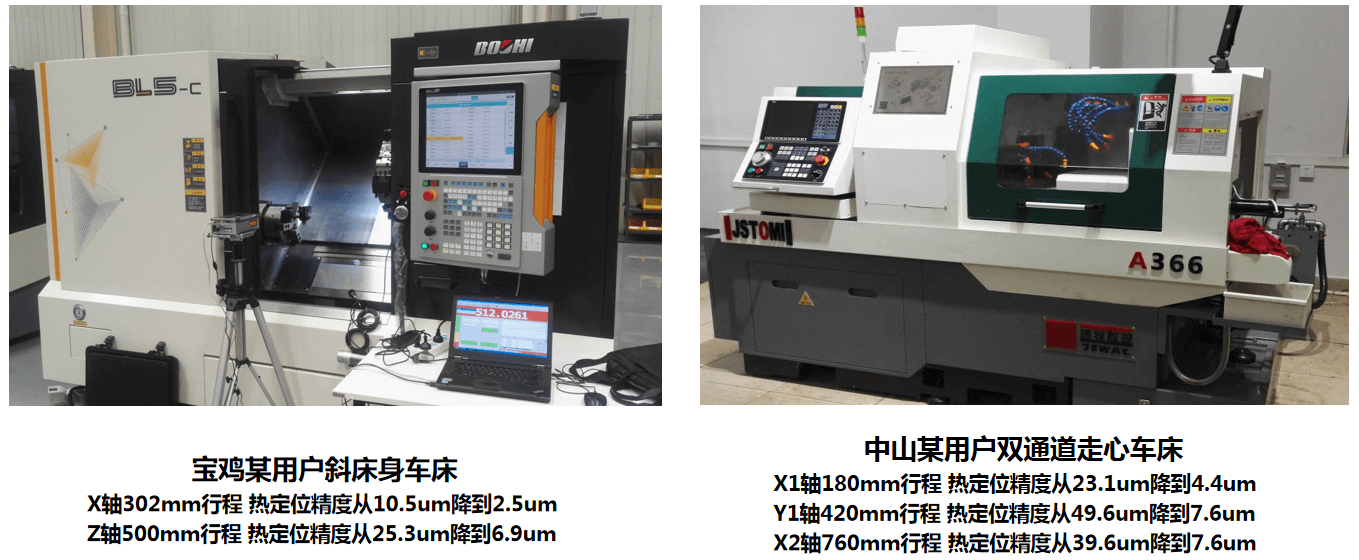

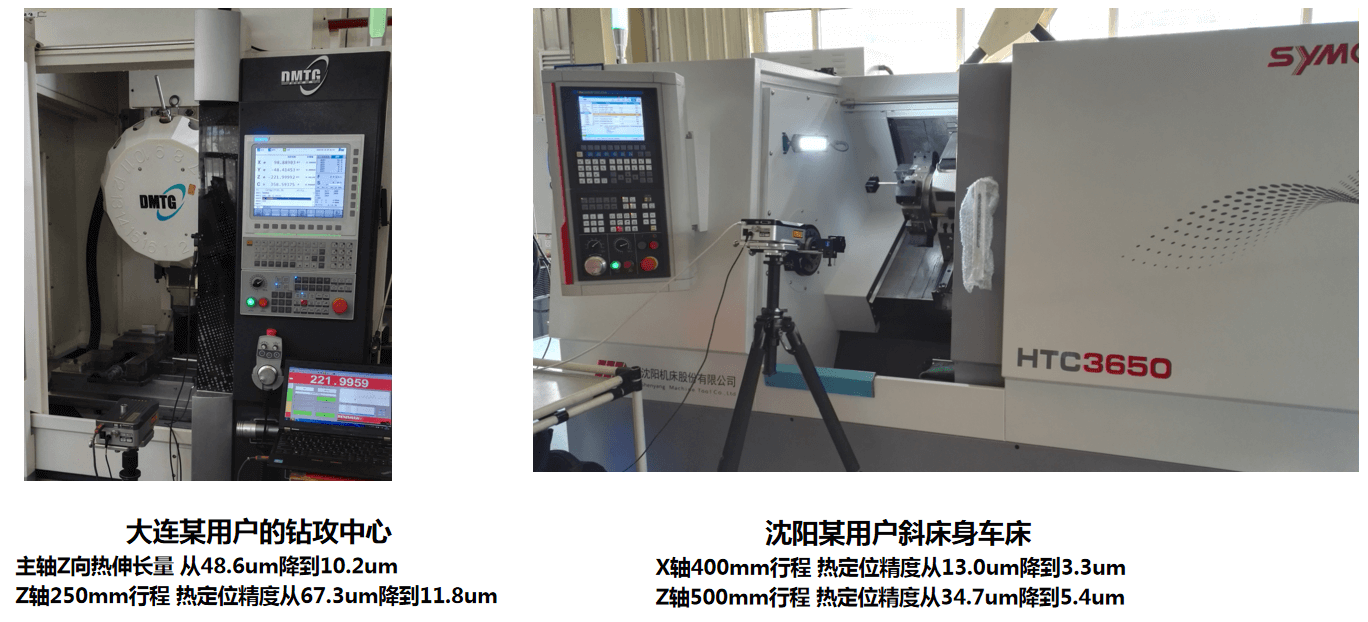

用戶案例
