系統框架

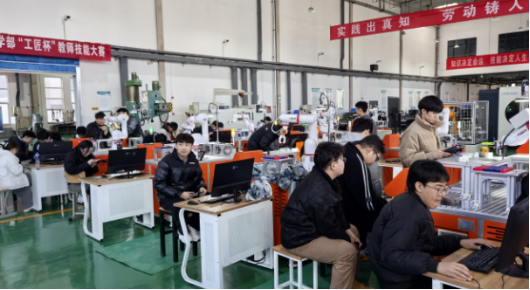

工業協作機器人及數字孿生技術創(chuàng )新應用實驗室主要由6套工業協作機器人及數字孿生技術創(chuàng )新應用平臺及31節點工業協作機器人數字孿生虛擬調試軟件組成，本實訓室支持《工業機器人技術》、《工業機器人基礎操作與編程》、《可編程控制技術》、《機器人視覺技術》、《工業機器人工作站集成與應用》、《工業機器人系統離線編程與仿真》、《工業機器人數字孿生虛擬仿真調試》、《語音控制技術》等課程開展實訓，主要以工業協作機器人創(chuàng )新應用平臺為項目載體的典型工作任務，通過信息化課堂教學+虛擬仿真模塊實訓+實際實踐實訓的教學模式，訓練學生對工業協作機器人基礎示教編程、工業協作機器人軌跡編程、碼垛編程、PLC邏輯編程、視覺編程、通信技術、離線編程、數字孿生與虛擬仿真、語音控制、工作站系統集成的實踐應用能力及夾具設計的創(chuàng )新應用能力。同時，該實訓室可支持學生開展大學生學科排行榜競賽創(chuàng )新賽道--工業協作機器人及數字孿生技術創(chuàng )新應用賽的賽事訓練，通過完成工業協作機器人夾具創(chuàng )新設計、機器人典型工藝應用編程、數字孿生設計及調試等競賽任務，培養大學生具備機器人工程領域復雜工程問題解決方案的能力，設計制造滿足特定需求的系統或單元（部件）并進行技術開發、工程應用和生產管理等，能夠在設計環節中體現創(chuàng )新意識、考慮社會(huì )、健康、安全、法律以及環境因素的能力。同時該實訓設備提供開放性的夾具終端，可以銜接3D打印、三維創(chuàng )新創(chuàng )意設計、機械加工等實踐實訓課程，增強學科之間交叉與聯動，滿足多專業學生的綜合性課程教學要求。

實驗平臺概述

該平臺主要面向機械工程、機械設計制造及其自動化、智能制造工程等機械類專業，自動化、機器人工程、智能裝備與系統等自動化類專業，計算機科學與技術、智能科學與技術等計算機類專業，電子信息工程、人工智能等電子信息類專業，以及其他相關專業的在校本科生、研究生和高職生開展教學、競賽及課題設計與研究。

平臺內容涉及智能制造領域中的工業協作機器人、機械設計、夾具設計、增減材制造、視覺應用、信息通信、自動控制、語音控制、PLC、數字孿生及虛擬仿真等多種綜合技術，采用通過科技創(chuàng )新、技術創(chuàng )新和應用創(chuàng )新的多種模式，來培養、鍛煉和選拔具有解決復雜工程問題的復合型人才以及創(chuàng )新型人才。

平臺以實際的科研、工業或生活應用項目作為案例，以真實的工業裝備和應用環境作為驗證場景，來考察學生解決復雜工程問題的綜合能力。

同時，本平臺旨在打造一個工業機器人及智能制造創(chuàng )新領域的高校、行業、企業之間交流平臺，實現多方在教育、人才、科研等各個方向的合作，并實現理論教學、設計創(chuàng )新和工程實踐的有機融合。

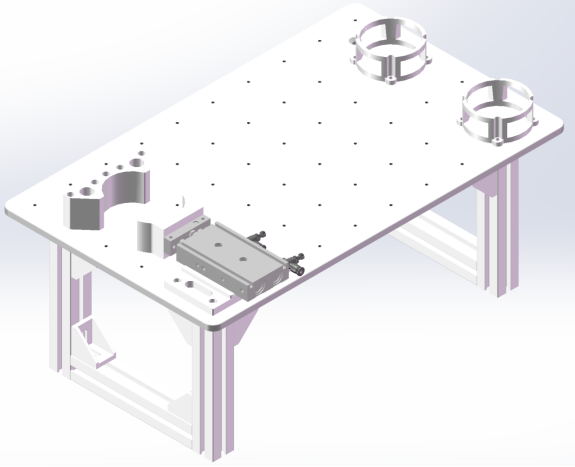

工業協作機器人及數字孿生技術創(chuàng )新應用平臺3D效果圖

（1）基于工業設備開發的實驗平臺

CR系列工業協作機器人具有小身材，大應用，無懼空間限制，打破使用門檻的特點，廣泛應用于3C、家電、機床等行業，兼具協作機器人和工業機器人的優勢，為企業智能化轉型升級提供助力。

?

工業協作機器人

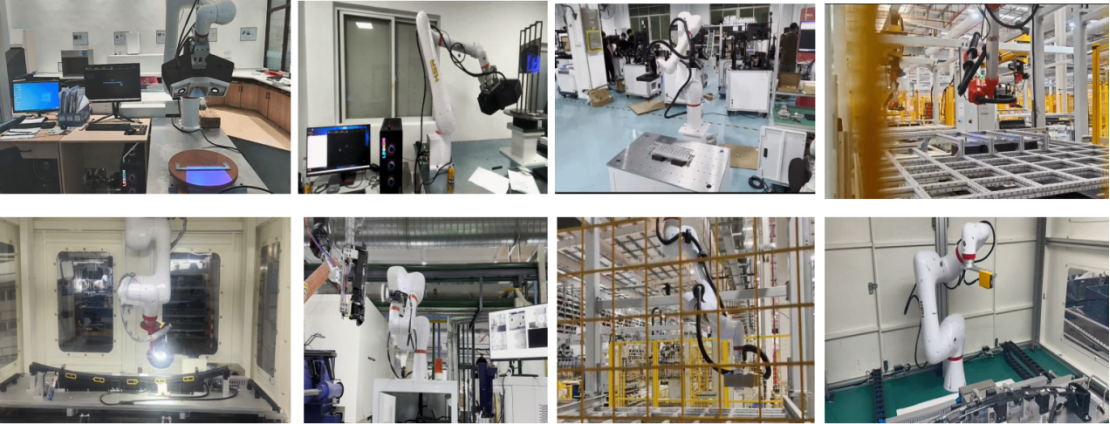

?工業應用場景

（2）采用模塊化設計，可靈活配置實驗模塊

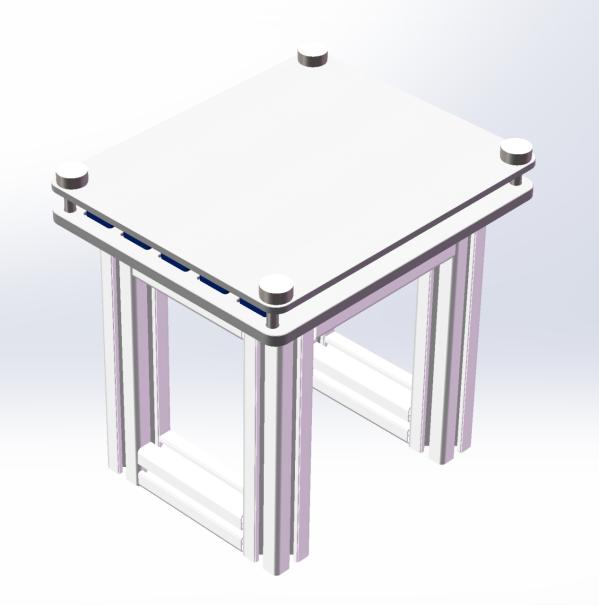

實驗臺采用鋁合金框架，臺面設置間隔均勻的柵條，搭配標準實驗模塊，也可根據實際實驗需求，自主設計或搭配實驗模塊。

?

自由組合的實驗模塊

（3）配備完善的課程與案例，提供一站式智能機器人教學。

該平臺提供了一站式智能機器人教學服務，配備了完善的課程和案例資源，包括課程PPT、實驗手冊、教學視頻、應用程序等。這些教學資源分為標準教材及項目式教材，可以幫助老師和學生快速掌握平臺的知識體系并快速熟悉機器人、PLC、數字孿生、視覺的使用與編程。

（4）提供了豐富的二次開發接口，支持二次開發。

可拓展多種外設模塊系統開放全部的機器人運動、視覺、語音、力控等應用案例的源代碼，提供完善的實驗指導書和技術文檔。同時，該平臺提供了豐富的二次開發接口，用戶可以在此基礎上進行二次開發，實現技術創(chuàng )新和應用拓展。

（5）支持學科競賽（白名單賽事）

①　競賽實操內容

ü?輔助機構設計，根據抓取產品模型設計相關輔助機構；

ü?機械、電路、氣路等設備的安裝和調試；

ü?相機系統的安裝、調試和標定；

ü?工業協作機器人程序編寫調試與自動運行；

ü?平臺總控系統配置、調試與應用；

②　示例具體要求如下：

示例1：趣味開易拉罐分裝液體

工業協作機器人在相機的引導下，能夠完成自動運行并抓取易拉罐、開蓋，并在液體分裝區，在3個水杯中各倒入1/3罐的液體（約110ml），最后機器人將易拉罐放置回初始位置，全部工作完成，需要易拉罐不得變形。

示例2：語音控制球閥裝配

1）物料抓?。和ㄟ^(guò)3D視覺與語音控制按順序抓取各物品；

2）雙頭螺栓安裝：發出語音指令,請安裝雙頭螺栓：通過3D視覺拍照定位規劃機器人抓取路徑，機器人抓外雙頭螺柱，并鎖入下閥體螺紋孔當中，按預設程序進行擰緊到位；

3）上閥體安裝：發出語音指令,請安裝上閥體，機器人抓取上閥體，并將其預裝配至球閥裝配模塊當中的下閥體上；

4）彈墊/平墊安裝：發出語音指令,請裝入彈墊/平墊，通過3D視覺拍照定位規劃機器人抓取路徑，機器人抓取彈墊/平墊套入螺桿，搭配球閥裝配模塊進行作業；

5）外六角螺母安裝：發出語音指令,請安裝螺母，通過3D視覺拍照定位規劃機器人抓取路徑，機器抓取外六角螺母并將螺母擰入螺柱當中，按預設程序進行擰緊到位，搭配球閥裝配模塊進行作業。

③　創(chuàng )新設計內容

本創(chuàng )新平臺，選手需要根據所提供的標準平臺及相關配套輔件，團隊自行設計機器人末端執行器和輔助機構，對制作的材料、數量、類型、結構均無限制。競賽時，所有輔助機構只能安裝在輔助機構安裝區。

硬件平臺介紹

（1）工業協作機器人

?

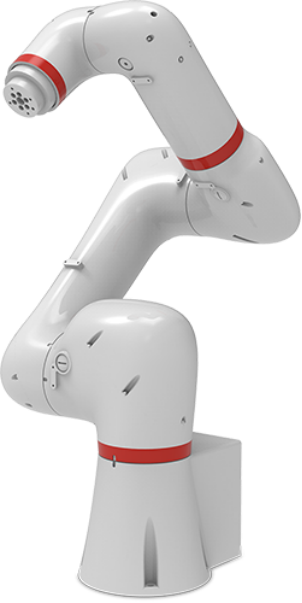

工業協作機器人本體

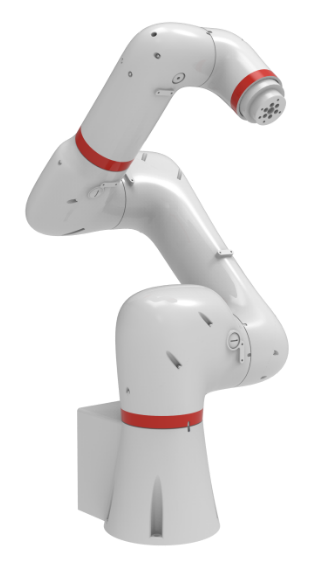

HSR-CR605機器人：包括機器人本體、示教器、驅控一體電控柜。其中，協作機器人的最大負荷5kg，臂展785mm，重復定位精度±0.02mm。華數機器人第六軸安裝專用末端工具法蘭，包括吸盤、夾爪，用于物料的搬運和基礎模塊等工作。

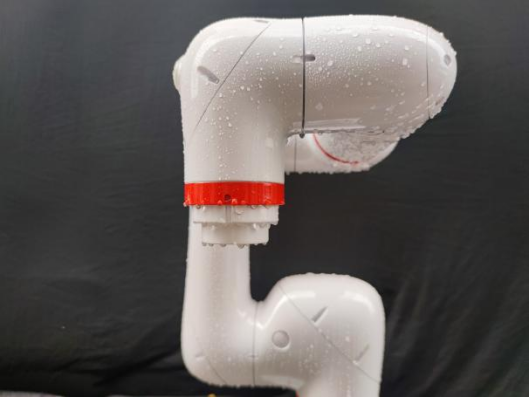

采用迷宮結構與O型圈密封的設計，整機達到IP67防護等級，防塵、防水，保障了其能夠在油污、潮濕、腐蝕等惡劣、復雜環境中應用自如，從容應對各類復雜工作場景。

?

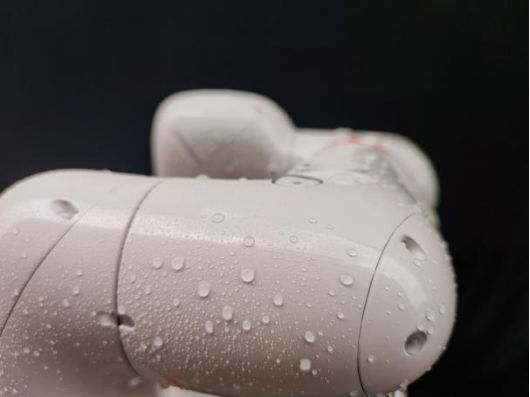

IP67防護等級

小巧玲瓏，本體僅24kg，一人即可抬起，無懼空間限制，占地少，易部署，大幅降低投入成本。

?

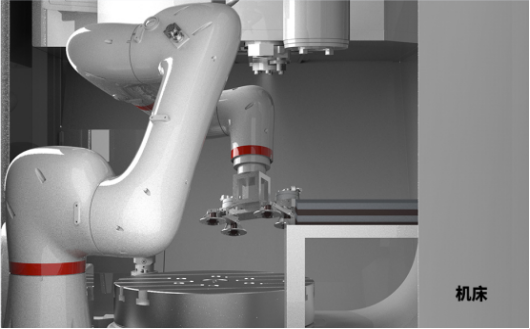

機床內輕松布置\一人即可抬起

機器人系統配備有碰撞檢測功能，碰撞檢測是當機器人受到外力沖擊時，迅速檢測并令機器人運動停止的一種功能，其有效的增強機器人的安全性。

（2）基礎工作臺

?

基礎工作臺

1、基礎工作臺尺寸：1380×1040×915mm；

2、整機重量：435KG；

3、功率：2.5KW；

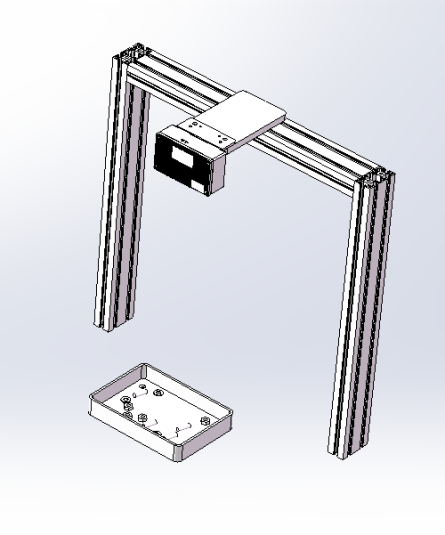

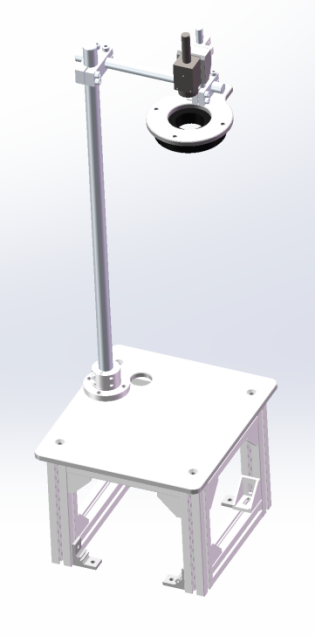

（3）視覺檢測模塊

?

視覺檢測模塊

由工業視覺系統、固定底板等組成。模塊適配外圍控制器套件和標準電氣接口套件，檢測零件的形狀、坐標 (X/Y/A)等信息，通過以太網將檢測結果發往機器人，配合工業機器人末端工具將易拉罐進行抓取搬運、開瓶等動作。

（4）碼垛模塊

?

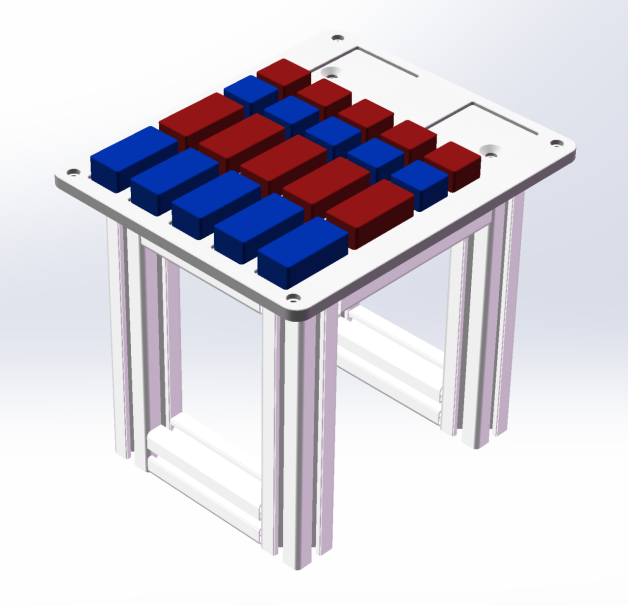

碼垛模塊

1、碼垛位置：2個；

2、碼垛臺面尺寸：300×250mm；

3、零件容量：矩形工件10個，方形工件10個，可混裝；

2.5 涂膠模塊

?

涂膠模塊

1、涂膠平面尺寸：300×250mm;

2、臺面可放置磁鐵，用以固定A4紙；

（5）存放模塊

?

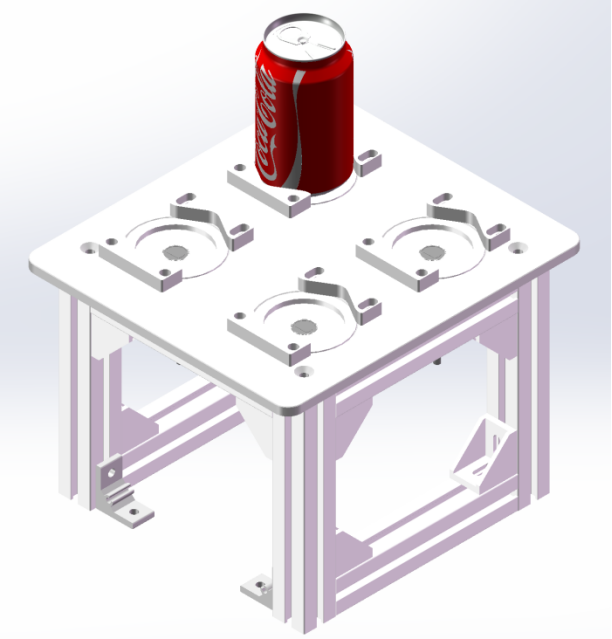

存放模塊

1、具備易拉罐液體分裝功能；

2、分裝臺面尺寸：600×400mm；

3、配備不少于一個夾緊機構；

4、每個封裝工位下配置一個RFID激光感應器；

（6）分裝模塊

?

分裝模塊

1、配備氣缸及相應夾具，具備易拉罐液體分裝功能；

2、分裝臺面尺寸：600×400mm；

（7）球閥裝配模塊（升級模塊）

通過球閥安裝任務,融合了機器人編程控制技術，自動化控制技術，具體有2D視覺分揀工業配件（雙頭螺栓、彈墊、平墊、外六角螺母），配合機器人抓取安裝到位；

?

工業配件安裝模塊

（8）3D視覺分揀模塊（升級模塊）

主要有3D視覺、托盤和支架組成，配合3D視覺識別確認分散或堆疊的工業配件，規劃機器人動作軌跡從而抓取到指定產品；

?

3D視覺分揀模塊

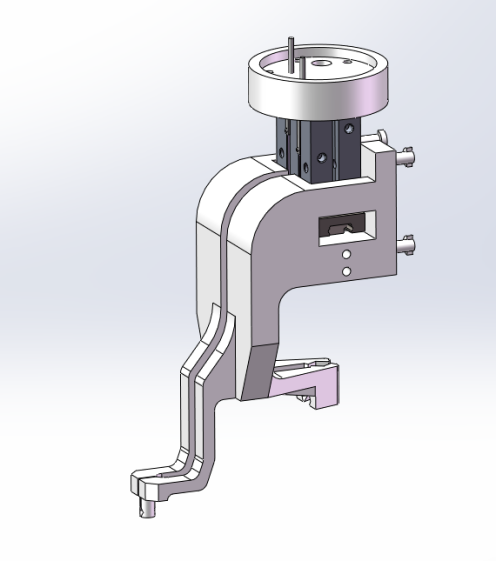

（9）機器人手爪（升級模塊）

?

機器人手爪

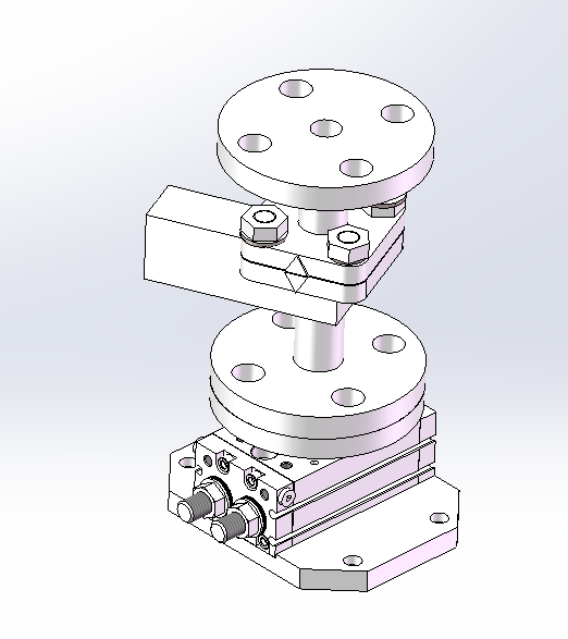

1、吸盤夾具，吸盤直徑Ф20mm或Ф8mm；

2、軌跡筆，帶緩沖，緩沖行程10mm，筆直徑Ф10mm；

3、氣缸夾爪，抓取行程10mm；

4、配備夾具端和固定端標定尖錐；

（10）靜音無油氣泵

1、采用純銅電機

2、設備功率：600W

3、排氣量：45L/min

4、容量：30L

5、工作電壓：220V

6、最高壓力:0.8Mpa

7、外形尺寸：400*400*600mm

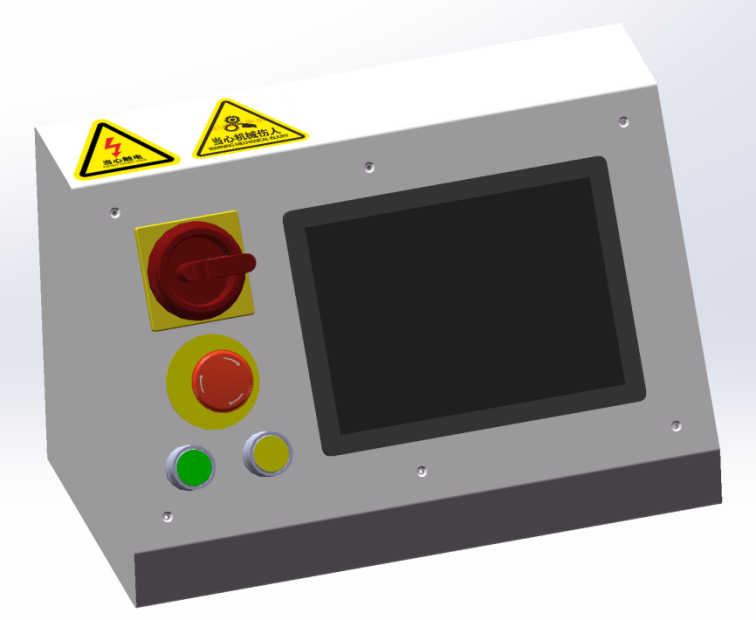

（11）PLC與人機交互編程模塊

?

人機交互編程模塊

1、主控PLC技術指標：

（1）125 KB 工作存儲器；

（2）24VDC 電源，板載 DI14 × 24VDC 漏型/源型，DQ10 × 24VDC 及 AI2 和 AQ2；

（3）板載 6 個高速計數器和 4 個脈沖輸出；

（4）信號板擴展板載 I/O；多達 3 個通信模塊用于串行通信；

（5）多達 8 個信號模塊用于 I/O 擴展；

（6）0.04 ms/1000 條指令；2 個 PROFINET 端口用于編程，HMI 和 PLC 間的通信。

2、帶有 RS232/RS422/RS485 接口的通信模塊；

3、帶有64點輸入和16點輸出擴展I/O模塊；

4、采用7英寸觸摸屏，技術指標：800 × 480 像素，16M 色；1 × MPI/PROFIBUS DP，1 × 支持 MRP 和 RT/IRT 的 PROFINET/工業以太網接口（2 個端口）；2 × 多媒體卡插槽；3 × USB；

（12）AI語音模塊（升級模塊）

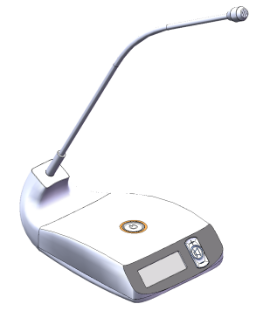

系統組成：由具身智能感知、具身智能大腦、具身智能小腦、具身智能本體4個部分組成。其中感知、本體以及麥克風等硬件部分均已在平臺內集成，培養學生構建具身智能體的能力。

?

?AI語音模塊

（13）創(chuàng )意設計終端

1、CPU：Inter I7-7700 以上

2、顯示器尺寸：21 英寸顯示器

3、內存：8GB

4、硬盤：1TB

5、鼠標、鍵盤1套

1.1.1．軟件介紹

（1）離線編程仿真軟件

離線編程仿真軟件具有如下功能：

1、支持不少于5種主流工業機器人品牌，包括華數機器人、ABB、KUKA、FANUC、安川、川崎等，仿真輸出對應的機器人代碼；

2、至少支持4、6關節機器人的新建、編輯、刪除等功能，也可以直接導入機器人庫文件，新建機器人可進行正常的編程和仿真；

3、支持工具的新建、編輯、刪除等功能，也可以直接導入工具庫文件，一個工具可切換不同TCP進行離線編程；

4、至少支持1、2軸變位機的新建、編輯、刪除等功能，也可以直接導入變位機庫文件，變位機可以和機器人進行聯動控制；

5、支持三維仿真與碰撞檢查功能。通過三維仿真可以觀察機器人的位置姿態，充分地檢查編程結果是否合理，仿真過程中如果發生碰撞，會(huì )顯示警告提示；

6、支持機器人逆運動學選解功能，切換不同解組并生成路徑查看仿真，選擇最優解進行作為加工路徑；

7、提供手拿工具、手拿工件兩種編程模式；

8、支持自動、手動、外部等多種路徑規劃方式。1）可以根據三維模型進行編程，包含不少于三種路徑生產方法；2）可以直接在曲面或曲線上任意點選編程，能夠自適應產生主刀軸和輔刀軸。3）可以導入外部刀位文件進行編程，能夠自適應產生主刀軸和輔刀軸；

9、支持多種工藝路徑變換與陣列方法。能夠通過可視化交互界面進行簡單的參數設置，快速實現路徑的線性與圓形等多種變化與陣列； ??

10、支持半實物仿真。真實示教器能夠控制離線編程軟件中的虛擬機器人運動，并保持示教器中的點位數據和離線編程軟件中的點位完全一致。離線編程軟件中虛擬機器人運動仿真時，真實示教器能夠實時顯示離線編程軟件中虛擬機器人的位置；

11、支持真實控制器插補仿真功能。能夠采集真實控制器的加速度等參數并繪制波形圖，用戶可以進行運動學和動力學的原理性分析，通過鼠標點擊波形圖時，離線編程軟件中虛擬機器人的能夠移動到對應的位置；

12、能夠根據應用場景的需求生成包含加工工藝的運動軌跡，比如生成參數化的鋸齒折線軌跡、三角函數曲線軌跡以及螺旋線軌跡等，用戶可根據需求修改軌跡的相關參數實現工藝軌跡的快速調整；

13、支持離線工藝編程、離線示教編程、離線碼垛編程等多種應用編程軟件包，能夠融合應用領域工藝實現快速編程與仿真。

?

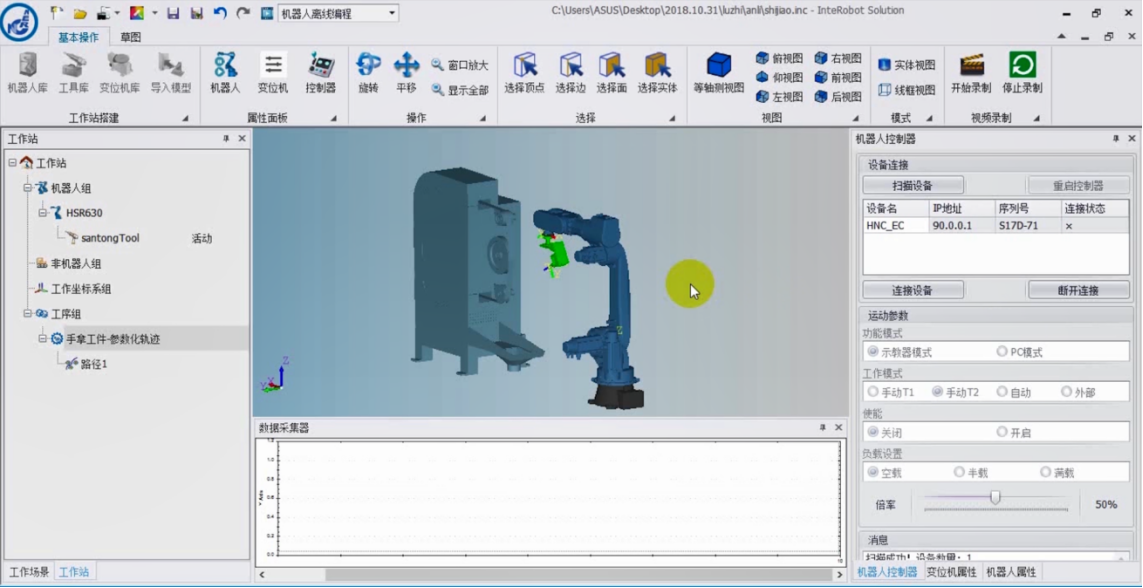

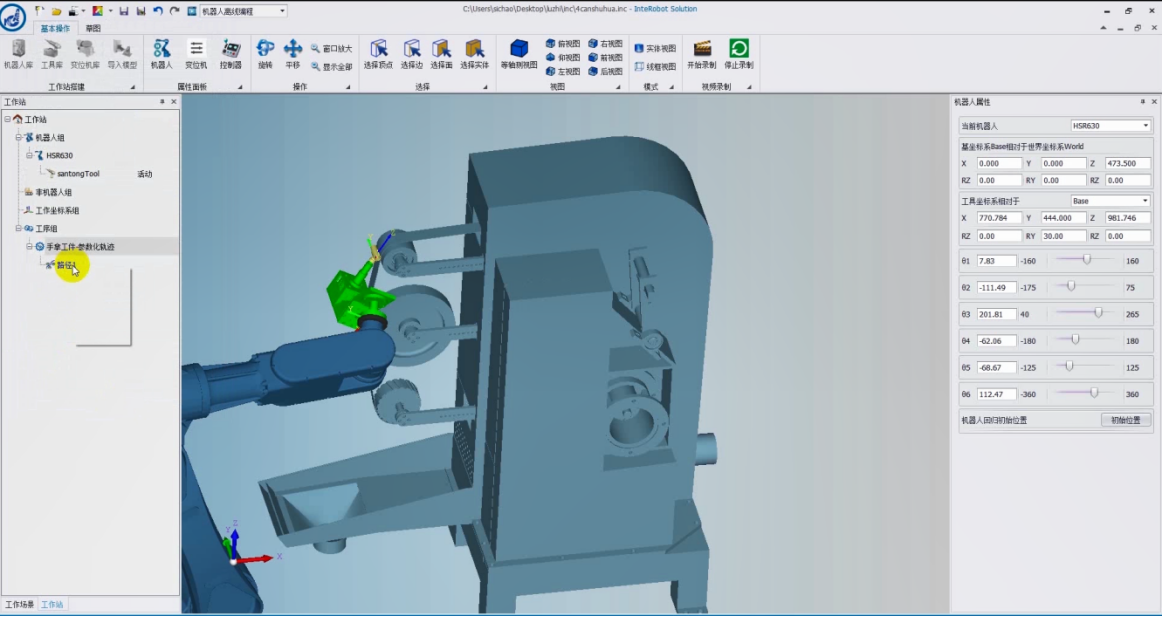

離線編程仿真軟件界面

?

離線編程仿真軟件界面

（2）工業協作機器人數字孿生虛擬調試軟件

?

工業協作機器人數字孿生虛擬調試軟件

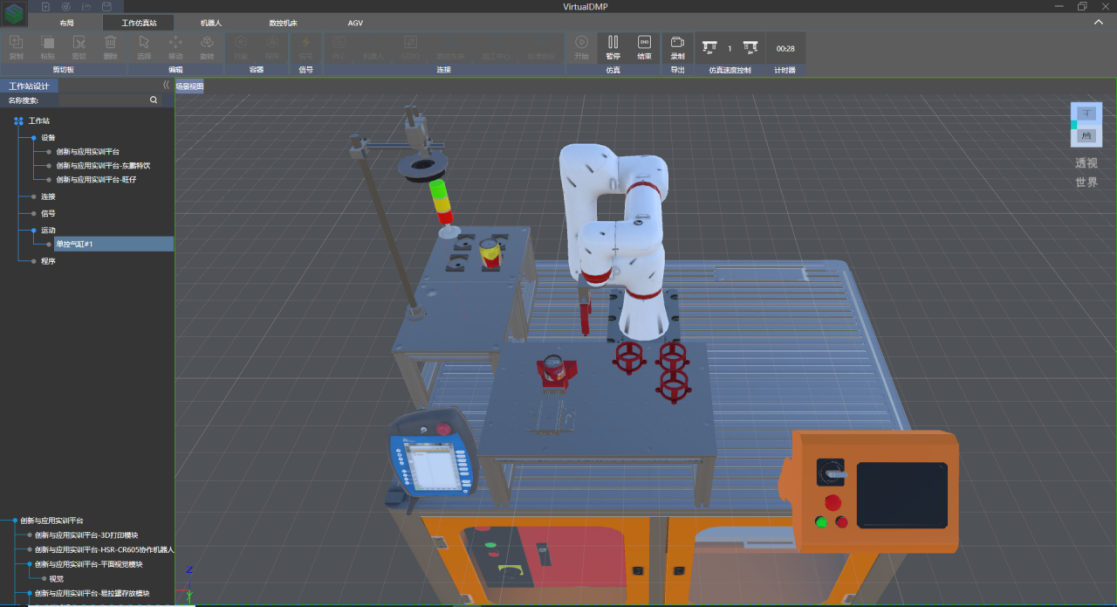

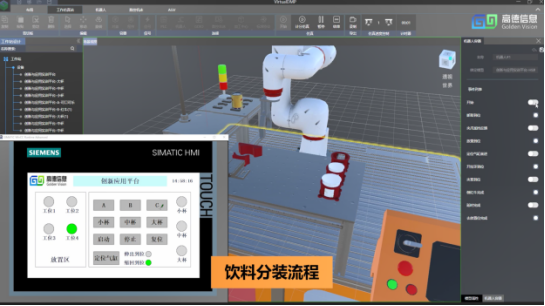

工業協作機器人數字孿生虛擬調試軟件為工業協作機器人及數字孿生技術創(chuàng )新競賽參賽平臺，軟件將平臺硬件設備1:1 孿生到虛擬場景中，能夠支持個性化夾具功能驗證、視覺系統仿真調試、工業機器人虛擬示教、信號配置與調試、PLC 邏輯控制、標準件（外六角螺釘，內六角螺釘，彈墊、平墊，螺母等）抓取裝配工藝流程調試、自動評分及計分表導出等功能。同時能夠支持機器人IPC 和PLC 等硬件進行數據交互，實現虛擬場景與硬件平臺的虛實聯調以及工作站全流程調試與仿真運行。

?

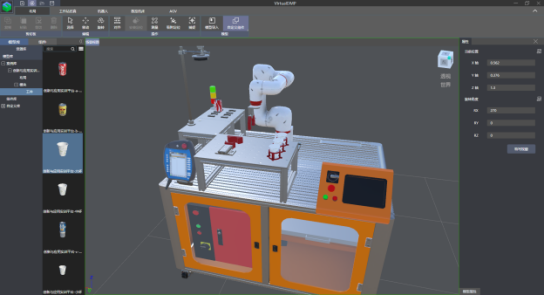

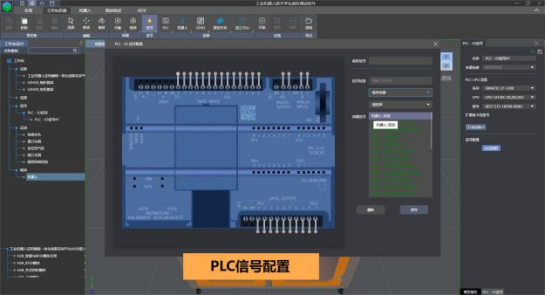

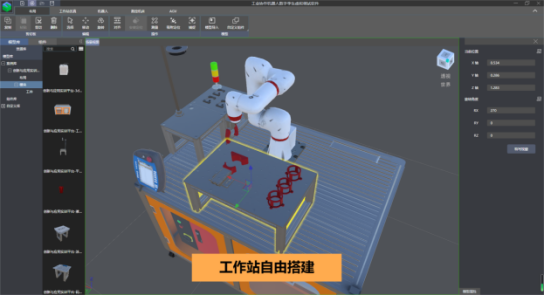

工作站布局與搭建、PLC信號與連接

?

?個性化夾具三維模型導入

?

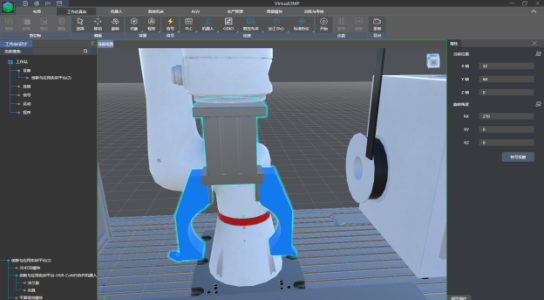

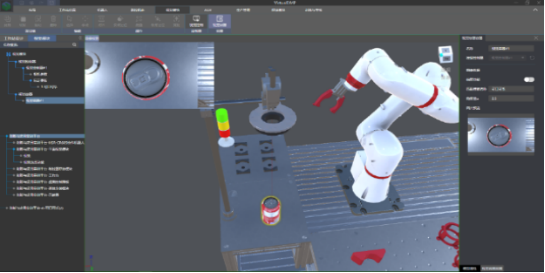

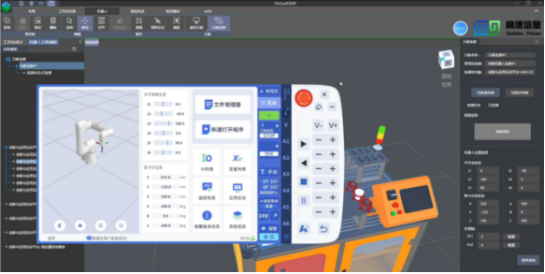

機器人虛擬示教器編程調試、視覺識別仿真

?

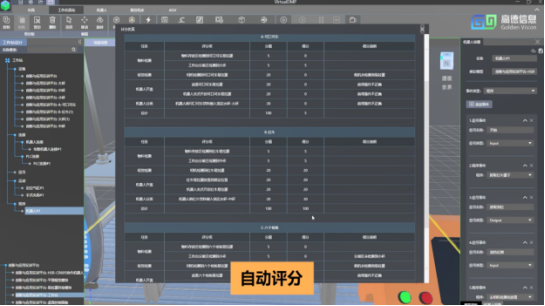

標準件抓取裝配工藝流程調試、自動評分與計分表導出

（3）VM軟件

提供了完全圖形化的交互界面，功能圖標直觀易懂，簡單好用的交互邏輯以及拖拽式操作能夠快速搭建視覺方案。

?

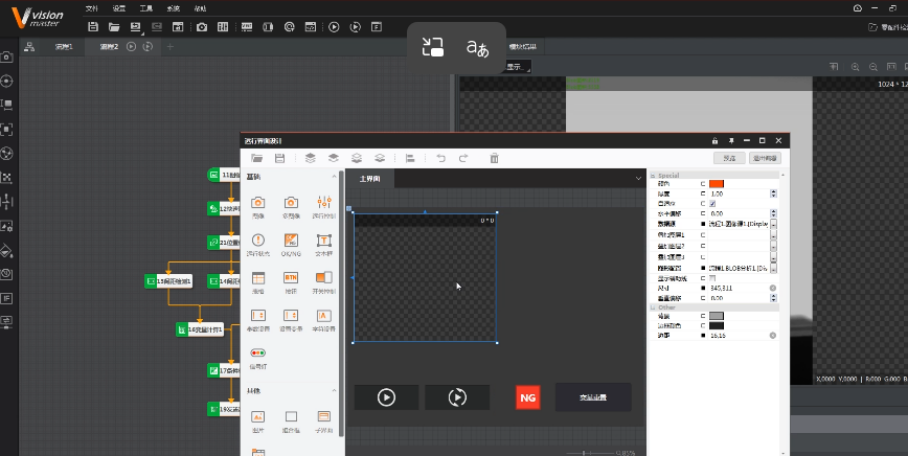

VM軟件界面

內嵌高效、穩定的占用和控制邏輯，與外部設備資源有良好的兼容性，能夠建立完善的管理機制

?

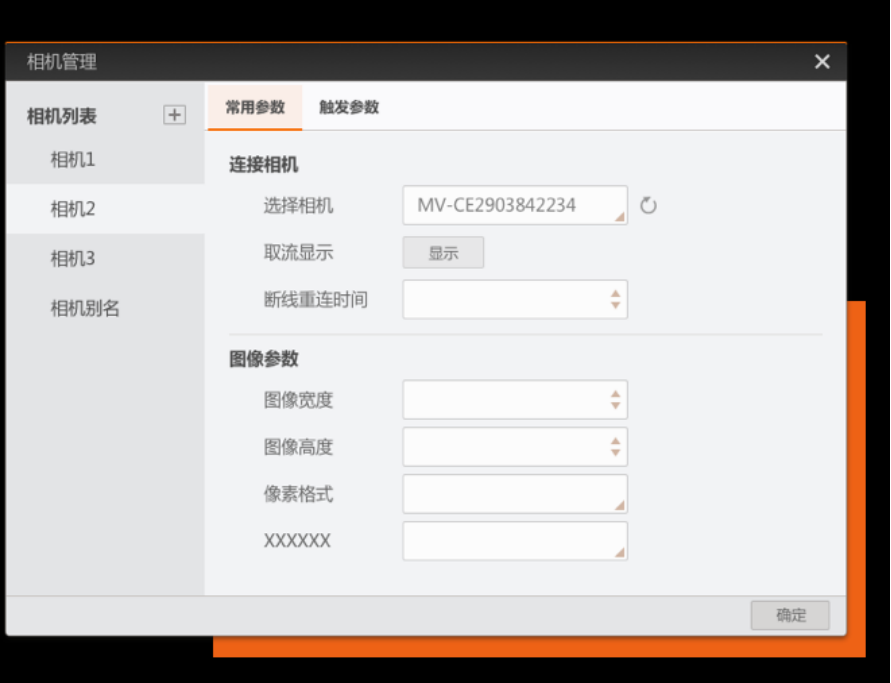

相機管理

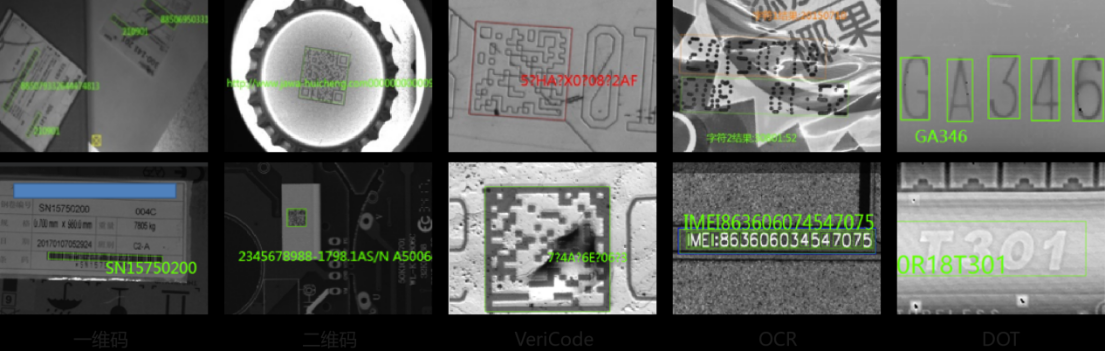

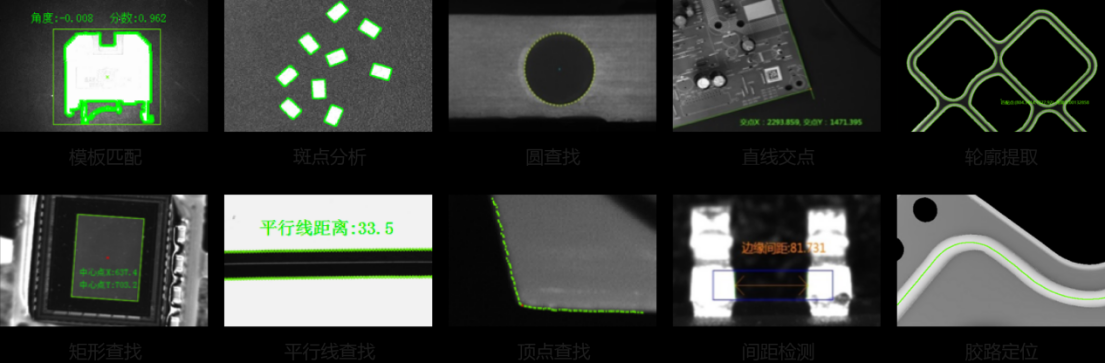

高效定位工具匹配工具，能夠克服樣品平移、旋轉、縮放和光照不同所帶來的差異，快速準確查找圓、直線、斑點、邊緣、頂點等幾何體的位置。提供位置信息和有無信息，可以應用于機器人引導和其它視覺工具中。

?

定位與識別

實驗室配置清單

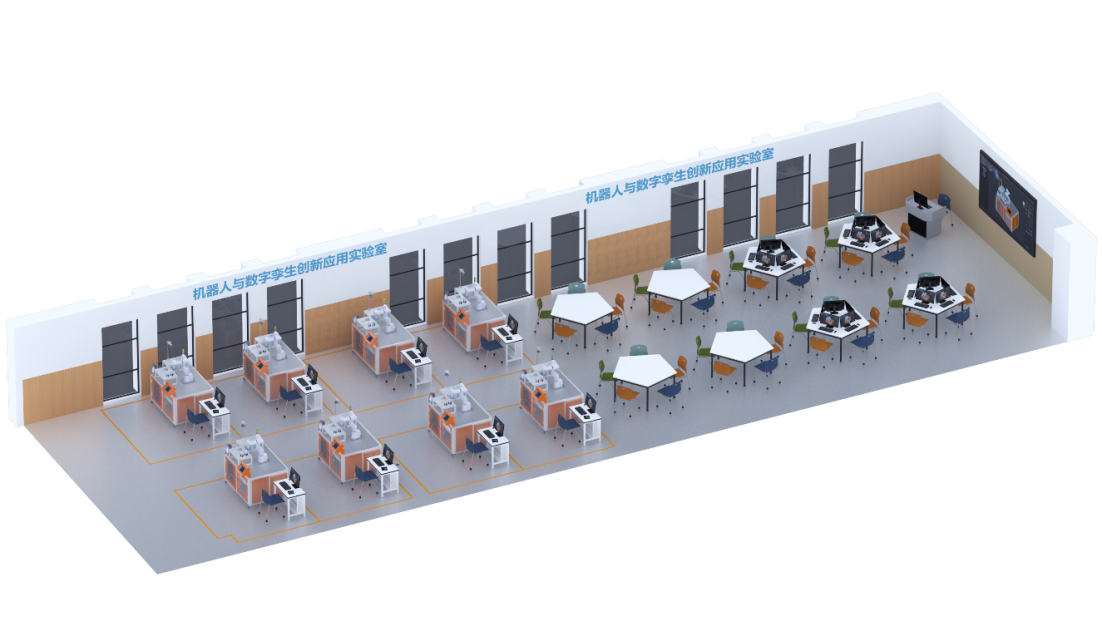

工業協作機器人及數字孿生技術創(chuàng )新應用實驗室效果圖

實驗平臺配置清單

建設案例

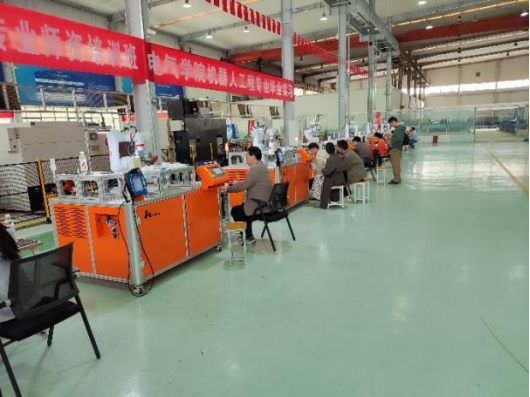

太原理工大學、內蒙古工業大學

?
