HNC-808DiT-17B車床數控系統
車床數控裝置

17寸LED 顯示屏 支持NCUC/EtherCAT總線 系統車床通道最大支持4~6個軸，伺服刀架、動力頭、伺服尾座。 支持車削中心功能，軸向、徑向打孔攻絲 818D支持雙通道控制，支持雙主軸雙刀架/單主軸雙刀架等機型， MCP單元只有水晶按鍵 適用場合：車削中心

使用說明下載
產品特點
Features







產品參數
Product parameters
項目 規格 HNC-808 HNC-818
T T
系統控制規格
通道數（加工通道） 標配 1 1
最大 1 4
通道數（自動化通道） 標配 1 1
最大 1 1
主軸/通道 標配 1 1
最大 3 4
進給軸/通道 標配 2 2
最大 4 4
最大聯動軸數/通道
3 4
最大支持輸入／輸出點數
128/128 2048/2048
最小輸入單位 mm deg inch 10-5● 10-5?●
數控裝置硬件接口
顯示單元尺寸 / 10.4”/12.1”/15”彩顯 10.4/12.1”/15”/17”彩顯
顯示單元分辨率
800×600/1024×768 800×600/1024×768/1024×768/1280×1024
現場總線接口 MCUC總線 ● ●
EtherCAT總線 ● ●
M3總線 ★ ★
USB接口
● ●
以太網接口
● ●
IO單元硬件接口
主軸控制與編碼器接口 分辨率：12位 ● ●
輸出電壓：DA 0~10V或-10V~+10V
方波差分接收
用戶I/O 最多可擴展到4096/4096 ● ●
RS232/485接口
★ ★
MODBUS（TCP/IP）
● ●
面板手持單元 手搖脈沖發生器（TTL電平輸入） ★ ★
坐標軸選擇
倍率選擇
緊急停止按鈕
手持使能按鈕
輸入端子板 支持NPN和PNP型開關量 ★ ★
輸出端子板 支持NPN和PNP型開關量 ★ ★
運行操作
自動運行
● ●
單段運行
● ●
手動運行
● ●
增量運行
● ●
MDI運行
● ●
編輯運行
● ●
重運行
● ●
空運行
● ●
返回參考點
● ●
機床鎖住
● ●
急停
● ●
超程
● ●
基礎G指令功能
暫停 G04 ● ●
公制/英制輸入 G20/G21 ● ●
跳轉 G31 ● ●
返回參考點 G28 ● ●
從參考點返回 G29 ● ●
第2、3、4參考點返回 G30 ● ●
前瞻控制 G08 ● ●
虛軸指定 G07 ● ●
插補功能
納米插補
― ―
快移定位 G00（線性插補方式） ● ●
單向定位 G60 ● ●
準確停止方式 G61 ● ●
切削方式 G64 ● ●
準確停止 G09 ● ●
線性插補 G01 ● ●
圓弧插補 G02/G03（三個坐標平面） ● ●
三維圓弧插補 G02.4 ― ―
極坐標插補 G12/G13 ★ ●
圓柱面插補 G07.1 ★ ●
螺旋線插補 兩軸圓弧插補與第三軸線性插補 ― ―
螺紋切削 G32/G33 ● ●
多頭螺紋切削 G32/G33 ● ●
變導程螺紋切削 G32/G33 ● ●
圓弧螺紋切削 G35.2/G35.3 ● ●
攻絲切削 G84 ● ●
變頻主軸跟隨攻絲 G84 ● ●
拋物線插補 G07.2/G07.3 ● ●
橢圓插補 G06.2/G06.3 ● ●
進給功能
快移進給速度 最大999999mm/min ● ●
每分鐘進給 G94 ● ●
每轉進給 G95 ● ●
反比時間進給 G93 ● ●
JOG倍率 0～120%（200%） ● ●
高速高精控制功能
高速高精等級參數設定 G05.1P0-P9 ● ●
高速高精V2.0 MOVSPACEON/MOVSPACEOFF ― ―
軌跡勻順功能
― ―
S形加減速控制
● ●
插補前平滑
★ ★
插補后平滑
● ●
前饋控制
● ●
圓弧半徑速度鉗制
● ●
程序輸入
最大編程尺寸 ±8位數（±21474.000mm） ● ●
程序號
32個字符
程序段號 N號+10位數 ● ●
絕對/增量編程 G90/G91 ● ●
直徑/半徑編程 G36/G37 ● ●
平面選擇 G17/G18/G19 ● ●
旋轉軸編程
● ●
旋轉軸循環功能
● ●
極坐標編程輸入 G15/G16 ● ●
局部工件坐標系 G52 ● ●
工件坐標系選擇 G54～G59 ● ●
機床坐標系 G53 ● ●
設定工件坐標系 G92 ● ●
擴展工件坐標系 G54.1～G54.60共計60個 ● ●
角度編程輸入
● ●
倒角/倒圓輸入
● ●
可編程數據輸入 G10/G11 ● ●
子程序調用 允許嵌套9層 ● ●
用戶宏程序
● ●
宏程序局部變量 #0～#49（當前通道） ● ●
宏程序全局變量 #50～#199（當前通道） ● ●
非模態調用子程序 G65 ● ●
坐標系旋轉 G68/G69 ● ●
縮放 G50/G51 ● ●
鏡像 G24/G25 ● ●
跳段指令
● ●
對話式編程輸入
● ●
自由輪廓編程
● ●
向導編程功能(通用)
● ●
通用銑削DXF編程
― ―
密封圈加工工藝卡編程
― ―
異形密封圈DXF編程
― ―
程序編輯操作
程序存儲容量
8G 8G
程序前臺編輯
● ●
程序后臺編輯
● ●
程序保護
● ●
程序索引
● ●
工藝循環
鉆孔循環 G73：高速深孔加工 ― ―
G74：反攻絲循環 ― ―
G76：精鏜循環 ― ―
G81：中心鉆孔循環 ― ―
G83：深孔加工循環 ― ―
G84：攻絲循環 ― ―
G85、G86、G89：鏜孔循環 ― ―
G87：反鏜循環 ― ―
G88：手鏜循環 ― ―
鉆孔樣式循環 G70：圓周鉆孔 ― ―
G71：圓弧鉆孔 ― ―
G78：角度直線鉆孔 ― ―
G79：柵格棋盤鉆孔 ― ―
銑削循環 G181：圓弧槽（類型1） ― ―
G182：圓弧槽（類型2） ― ―
G183：圓周槽 ― ―
G184：矩形凹槽 ― ―
G185：圓形凹槽 ― ―
G186：端面銑削 ― ―
G188：矩形凸臺 ― ―
G189：圓形凸臺 ― ―
簡單車削循環 G80：內（外）徑切削 ● ●
G81：端面切削 ● ●
G82：螺紋切削 ● ●
G74：端面深孔鉆加工 ● ●
G75：外徑切槽 ● ●
復雜車削循環 G71：內（外）徑粗車復合循環 ● ●
G72：端面粗車復合循環 ● ●
G73：閉合車削復合循環 ● ●
G76：螺紋切削復合循環 ● ●
簡單磨削循環 G76：縱磨循環 ― ―
G77：切入磨循環 ― ―
G79：砂輪外徑修整循環 ― ―
G80：量?jì)x端面定位循環 ― ―
G81：砂輪端面修整循環 ― ―
復雜磨削工藝循環 G1900：外圓磨削循環 ― ―
G1920：平面磨削循環 ― ―
用戶自定義循環 G1000-G1999 ● ●
測量功能
自動工件測量（雷尼紹）
― ―
工件測量
● ●
刀具測量
● ●
輔助/主軸功能
輔助M代碼功能 M+3位數 ● ●
輔助功能分組
● ●
MST鎖住
● ●
單行多個M代碼 最多同時指定4個 ● ●
手輪中斷
● ●
手輪試切
● ●
任意行運行
● ●
斷點運行
― ―
空間保護區 提供工件和刀具保護 ★ ●
浮動零點 手動設置參考點 ― ●
主軸轉速控制 S+6位數 ● ●
主軸轉速倍率 0～120% ● ●
主軸速度波動檢測
● ●
雙主軸同步控制 G159/G160 ★ ●
軸耦合控制 G118/G119 ● ●
主軸定向
● ●
主軸定位
● ●
主軸自動換檔功能
● ●
C/S切換 CTOS STOC ● ●
圓周速度恒定控制 G96/G97 ● ●
剛性攻絲 G84 ● ●
攻絲回退
― ―
多軸多通道功能
五軸RTCP G43.4/G43.5 ― ―
定向加工 G68.2/G68.3 ― ―
五軸恒進給 G94.6P# ― ―
多組RTCP參數切換 G145 ― ―
法向進退刀 G53.3/G53.4 ― ―
進給速度自適應 G115L17P1/G115L17P0 ― ―
五軸3D刀具補償 G41.4/G42.4 ― ―
RTCP參數自動標定
― ―
五軸工件測量
― ―
五軸刀具測量
― ―
五軸工件坐標系找正
― ―
動態防碰撞
― ―
負載自適應
― ―
附件頭補償
― ―
特性系車削刀具半徑補償 G41/G42 ― ―
特性系車削 G68.8/G69.8 ― ―
車刀刀尖方向變換
― ―
聯動車削 G43.8/G43.9 ― ―
智能斷屑 G153/G154 ― ―
動態軸釋放/捕獲 G101/G102 ★ ●
通道間同步等待 G104 ★ ●
雙通道同步控制功能 G118 ★ ●
雙通道混合控制功能 GETD ★ ●
雙通道重疊控制功能 G148 ★ ●
指令通道加載程序 G103 ― ―
指令通道加載程序運行 G103.1 ― ―
龍門軸同步
― ―
多主軸控制
● ●
四軸分度軸控制
★ ●
多Z軸刀尖同步控制
― ―
電子齒輪箱 G146 ● ●
傾斜軸控制
● ●
切向跟隨
― ―
智能化功能
優速銑功能
― ―
智優曲面加工功能
― ―
智能重疊功能
― ―
智能剛性攻絲功能
― ―
自適應進給功能
★ ★
鐵人三項健康保障功能
● ●
機床全行程負荷圖功能
● ●
故障錄像功能
● ●
磨床量?jì)x功能（華中）
― ―
車床斷屑加工功能 G152 ★ ●
車床SVE功能
★ ●
車床自動對刀儀功能（兩軸）
● ●
螺紋修復
★ ●
變速車螺紋
★ ●
刀具功能/刀具補償功能
刀具功能 T+4位數/T+六位數 ● ●
刀具補償個數
100 500
刀具半徑補償 G40/G41/G42 ● ●
（C型刀補）
刀具磨損補償
● ●
刀具長度補償 G49/G43/G44 ● ●
刀具管理功能
― ―
刀庫管理功能
― ―
刀具壽命管理
● ●
空間長度補償
― ―
特性坐標系
― ―
刀具軸向控制 G53.1/G53.2/G53.5 ― ―
大小刀管理功能
― ―
姊妹刀功能
★ ●
3D跟隨補償
― ―
精度補償
反向間隙補償
● ●
螺距誤差補償
● ●
垂直度補償功能
★ ●
直線度補償功能
★ ●
雙向螺距誤差補償功能
● ●
螺補文件導入自動補償功能
● ●
無傳感器熱誤差補償功能
● ★
有傳感器熱誤差補償功能
★ ★
過象限突跳補償功能
● ●
撓度誤差補償
― ★
三軸空間誤差補償
― ★
五軸空間誤差補償
― ―
設置/顯示
CNC狀態顯示
● ●
時鐘顯示
● ●
當前位置顯示
● ●
參數設定
● ●
報警顯示
● ●
故障歷史記錄
● ●
操作歷史記錄
● ●
加工信息顯示 工作時間、加工零件數等信息統計 ● ●
進給速度顯示 F值顯示 ● ●
主軸轉速顯示 S值顯示 ● ●
T代碼顯示
● ●
當前程序路徑顯示
● ●
梯形圖編輯軟件
● ●
梯形圖在線修改
● ●
梯形圖在線監控
● ●
程序預覽顯示
● ●
伺服調整界面
● ●
多語言支持 簡體中文 ● ●
英文 ★ ★
俄文 ★ ★
多級數據權限管理
● ●
在線幫助
● ●
示波器監控畫面 實時采樣輸出 ● ●
外部輸入/輸出監控顯示
● ●
宏變量監控
● ●
內部數據監控 內部寄存器等數據顯示 ● ●
多通道聯合顯示
― ●
數據導入/導出 參數、PLC等文件載入或導出 ● ●
功能升級注冊
● ●
支持編碼器反饋
增量式TTL方波
● ●
增量式正余弦1Vpp
● ●
增量式距離碼正余弦1Vpp
★ ●
EnDat協議
★ ●
Hiperface協議
★ ●
TAMAGAWA協議
● ●
BISS協議
● ●
全閉環 支持第二碼盤反饋 ― ―
網絡(luò )與自動化
NC-Link
● ●
iNC-Cloud
● ●

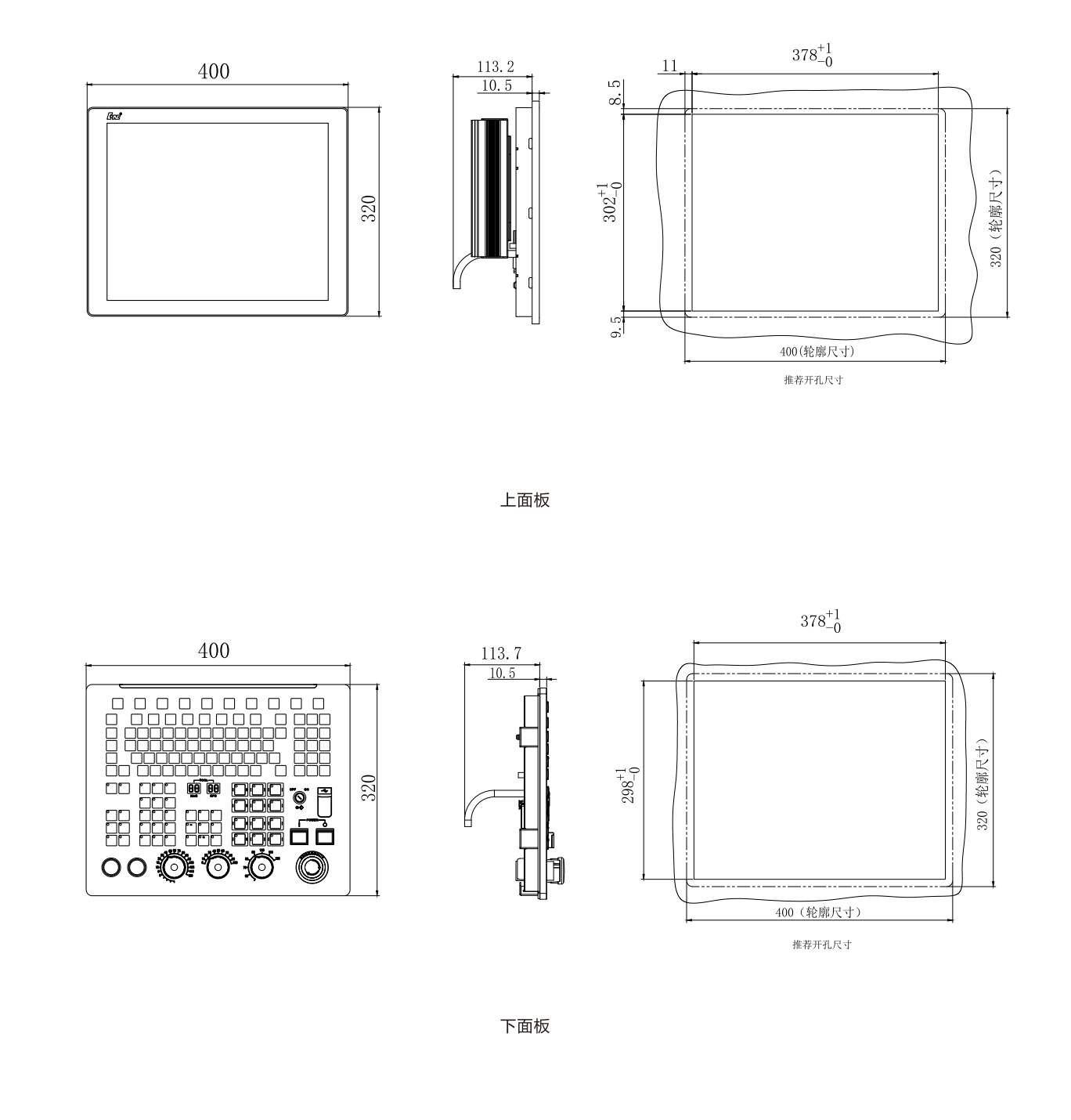

產品尺寸
Product Size
