產品概述
product description
查看大圖
HSV-180A 系列伺服驅動單元
伺服驅動HSV-180A 系列伺服驅動單元包括HSV-180AD系列伺服驅動單元以及HSV-180AS系列主軸驅動單元。
使用說明下載產品特點
FeaturesHSV-180AD系列伺服驅動單元
該系列為高壓AC380V輸入伺服驅動單元，支持脈沖及模擬量控制，可適配絕對式編碼器及增量式編碼器。
在上電時通過IO口上傳電機絕對位置，不需要外加通訊線纜。
?
l? AC380V輸入
l? 支持絕對式編碼器，通過IO上傳絕對位置
l? 脈沖及模擬量控制
l? 產品型號說明(示例：HSV-180AD-035)：
HSV |
— |
180AD |
— |
035 |
（1） |
（2） |
（3） |
?
序號 |
含義 |
（1） |
華中數控伺服驅動單元 |
（2） |
180AD系列伺服驅動 |
（3） |
驅動規格 |
l? 驅動型號及編碼器接口說明
型號 |
反饋類型 |
支持 全閉環③ |
|||
產品系列 |
規格 |
增量式 ① |
絕對式② |
||
多摩川/尼康 |
SICK/BISS ? C /海德漢 |
||||
HSV-180AD- |
035/050/075/ 090/100/150 200/300/450 |
ü? ? |
ü? ? |
ü? ? |
ü? ? |
①支持1024，2500，5000，6000線TTL增量式編碼器；
②版本不同可能某些編碼器無法使用；
③支持的全閉環編碼器請參考說明書；
HSV-180AS系列主軸驅動單元
該系列為高壓AC380V輸入主軸驅動單元，可適配交流異步及同步主軸電機、電主軸。
? ?
l? AC380V輸入
l? 脈沖及模擬量控制
l? 產品型號說明(示例：HSV-180AS-035)：
HSV |
— |
180A |
S |
— |
035 |
（1） |
（2） |
（3） |
（4） |
?
序號 |
含義 |
（1） |
華中數控伺服驅動單元 |
（2） |
180A系列驅動 |
（3） |
S：主軸驅動 *請參考驅動規格及接口說明 |
（4） |
驅動規格 |
l? 驅動型號及接口說明
型號 |
反饋類型 |
支持 全閉環② |
||
產品系列 |
規格 |
增量式方波 |
正余弦編碼器① |
|
HSV-180AS- |
035/050/075/090 100/150 200/300/450 |
√ |
√ |
√ |
①版本不同可能某些編碼器無法使用；
②支持的全閉環編碼器請參考說明書；
產品參數
Product parametersl? 驅動規格及基本參數說明
規格 |
額定電流（A） |
最大電流（A） |
HSV-180AD-035 |
12.5 |
22 |
HSV-180AD-050 |
16 |
28 |
HSV-180AD-075 |
23.5 |
42 |
HSV-180AD-090 |
30 |
52 |
HSV-180AD-100 |
32 |
56 |
HSV-180AD-150 |
47 |
84 |
HSV-180AD-200 |
64.3 |
110 |
HSV-180AD-300 |
94 |
168 |
HSV-180AD-450 |
128 |
224 |
規格 |
額定電流（A） |
最大電流（A） |
HSV-180AS-035 |
16.8 |
22 |
HSV-180AS-050 |
21.9 |
28 |
HSV-180AS-075 |
31.4 |
42 |
HSV-180AS-090 |
40 |
52 |
HSV-180AS-100 |
43.8 |
56 |
HSV-180AS-150 |
62.8 |
84 |
HSV-180AS-200 |
85.7 |
110 |
HSV-180AS-300 |
125 |
168 |
HSV-180AS-450 |
170 |
224 |
產品尺寸

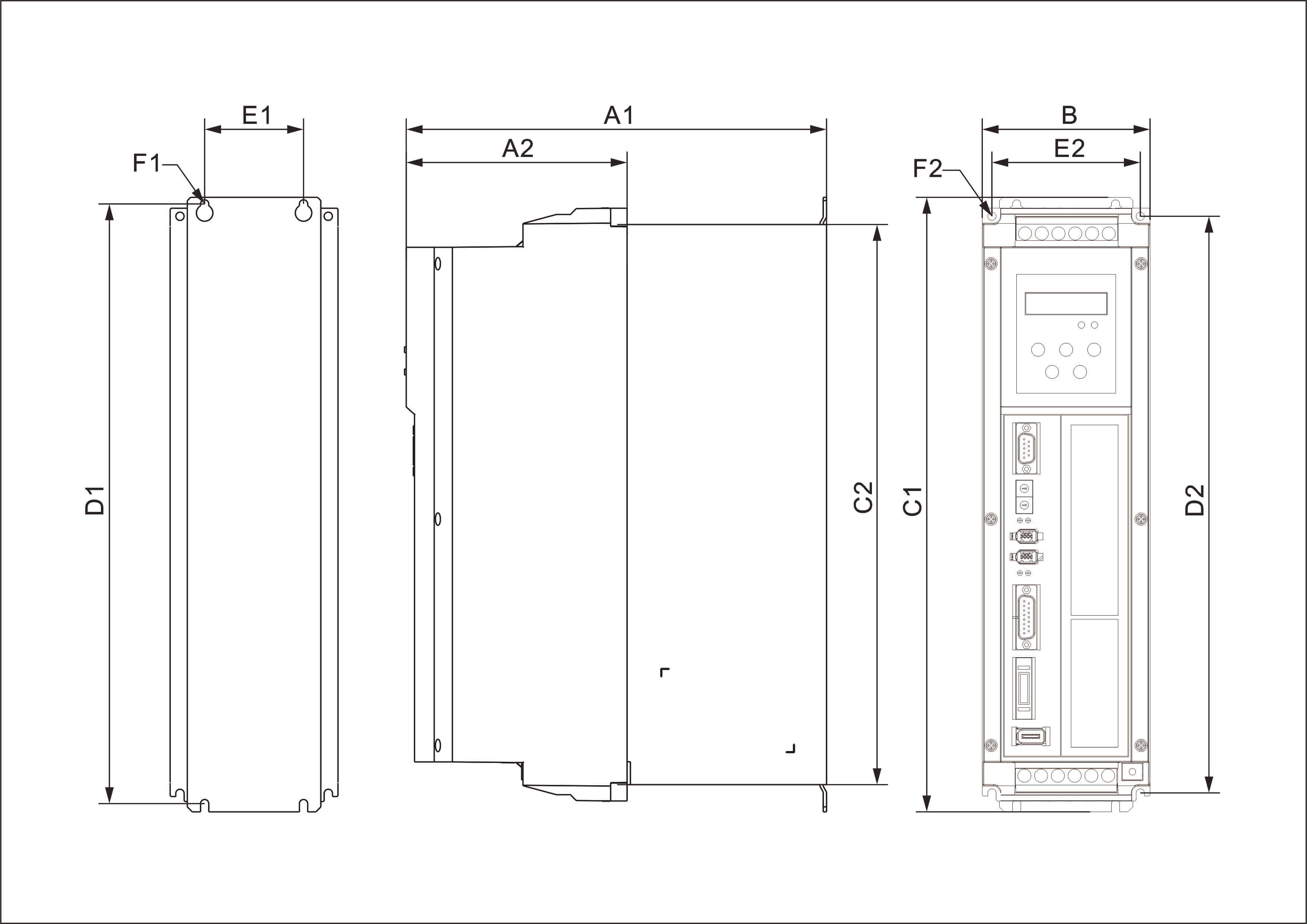

Product SizeHSV-180A系列驅動單元外形及安裝尺寸
?
?
產品型號 |
A1 |
B |
C1 |
D1 |
E1 |
F1 |
HSV-180A ? -035/050/075/090 |
255 |
101.8 |
373 |
364 |
60 |
φ5 |
HSV-180A ? – 100/150 |
288 |
160 |
460.2 |
447.2 |
95 |
φ6 |
HSV-180A ? -200/300/450 |
278 |
376 |
599 |
581 |
264 |
φ9 |
?
產品型號（嵌入式） |
A2 |
B |
C2 |
D2 |
E2 |
F2 |
HSV-180A ? -035/050/075/090 |
135 |
101.8 |
340 |
350 |
90 |
φ5 |
HSV-180A ? – 100/150 |
167 |
160 |
423.2 |
433 |
146 |
φ6 |
HSV-180A ? -200/300/450 |
169 |
376 |
540 |
558.1 |
358.6 |
φ9 |
