2、機床應用數控系統主要功能

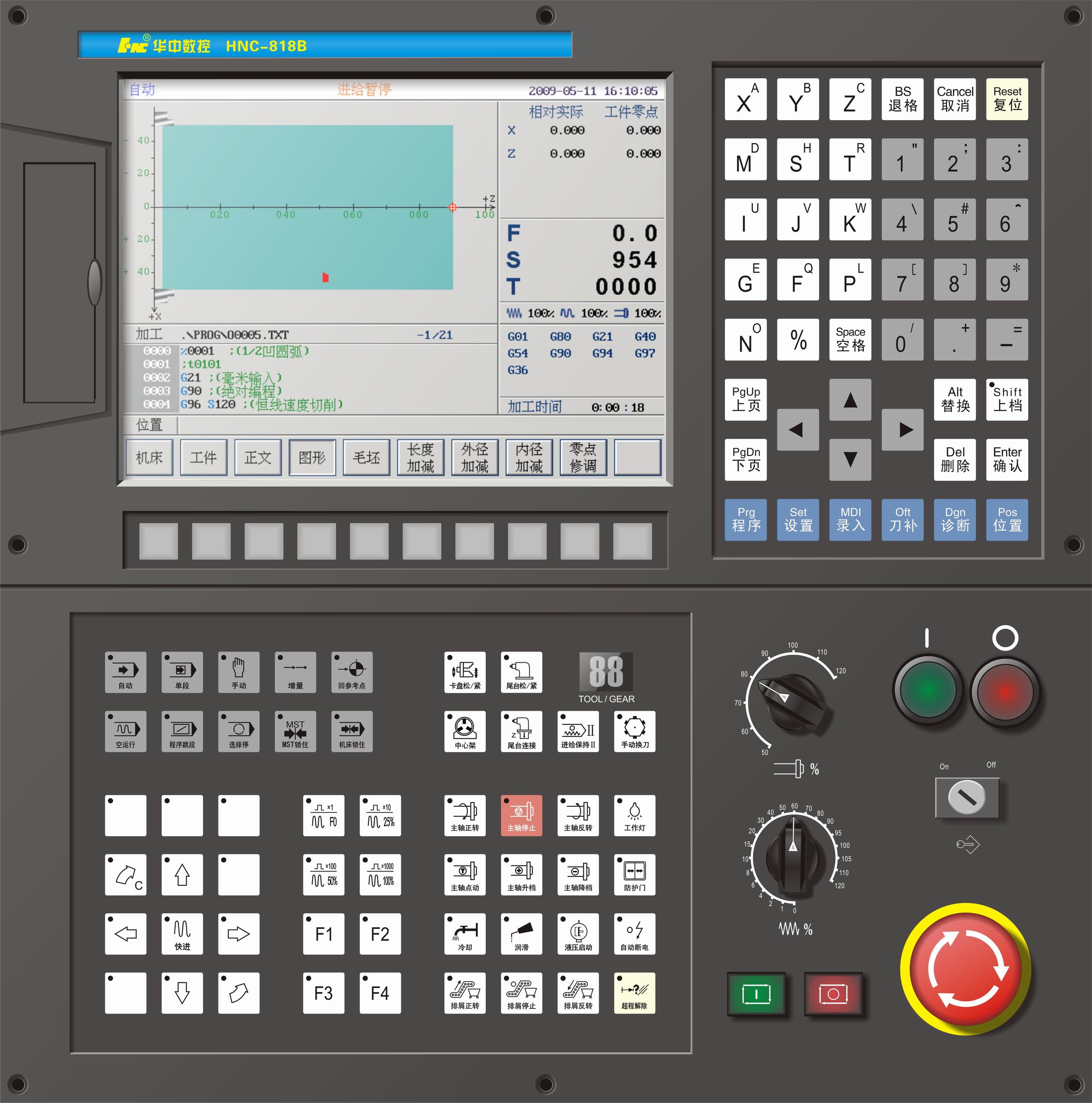

T42車削中心改造主要應用華中HNC-818B/T數控系統的兩軸聯動功能、C/S軸切換功能、進給軸轉主軸功能、直線插補功能、圓弧插補功能、螺紋加工功能、第二主軸功能、第一主軸轉換成伺服軸參與插補功能、坐標系設定功能、MDI及M、S、T功能、加工圖形仿真功能、固定循環功能等。

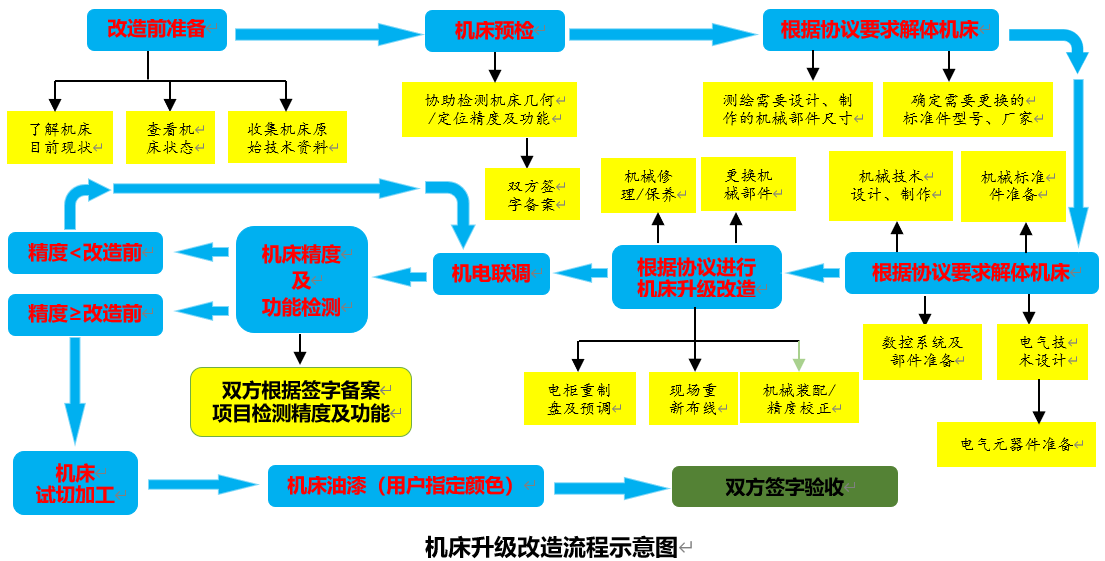

3、機床改造總體流程

4、升級改造主要內容如下：

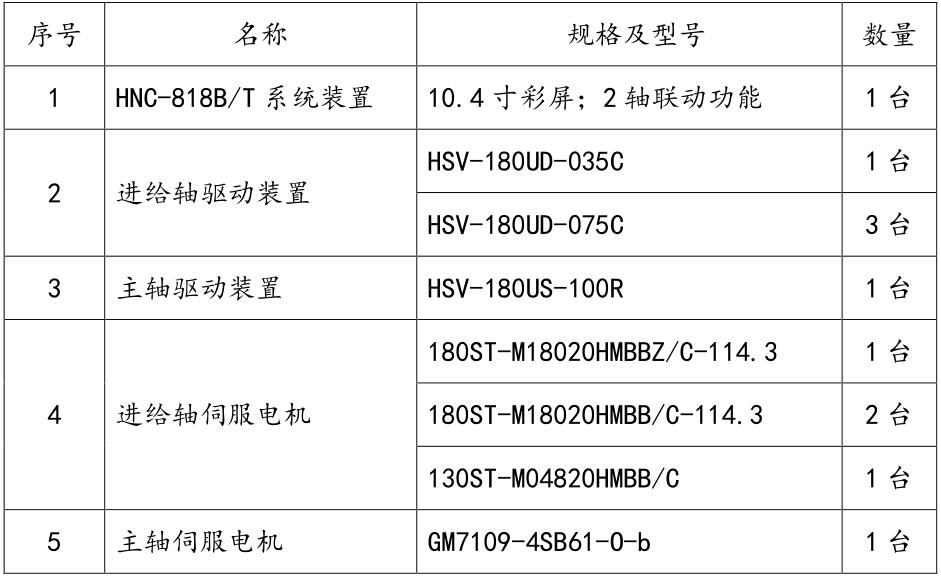

①采用華中HNC-818B/T數控系統，配套伺服電機和伺服驅動進行改造；

②檢修進給軸滾珠絲桿、更換絲桿軸承；

③檢修主軸，更換主軸軸承，保證主軸精度及主軸轉速；

④檢修動力刀塔及液壓尾座；

⑤檢修機床液壓、潤滑、冷卻、氣動系統并更換損壞部件；

⑥重新設計機床電氣控制原理圖，更換電氣控制及電氣元器件并重新布線。

⑦恢復原機床精度及功能。

?

三、應用效果

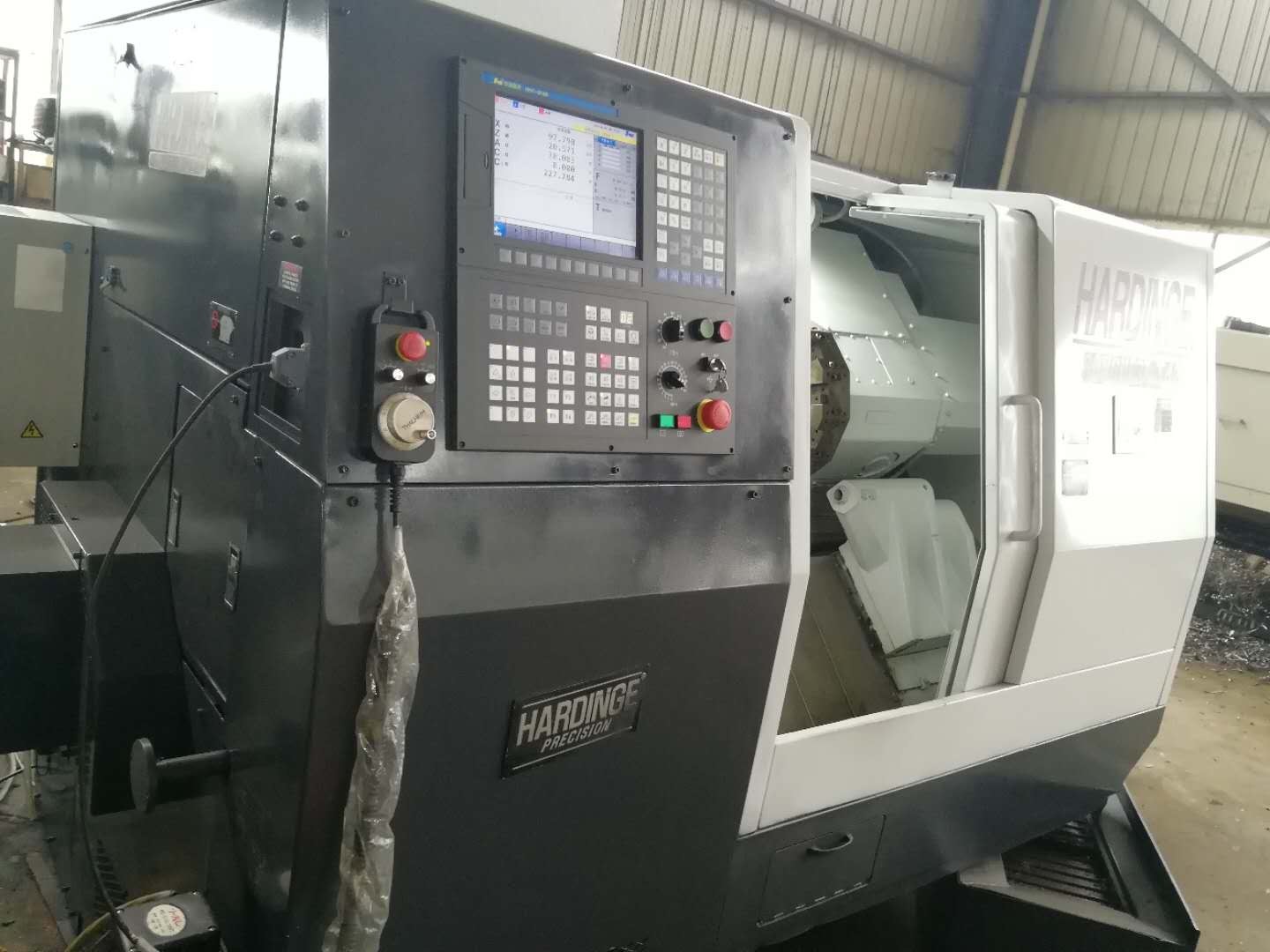

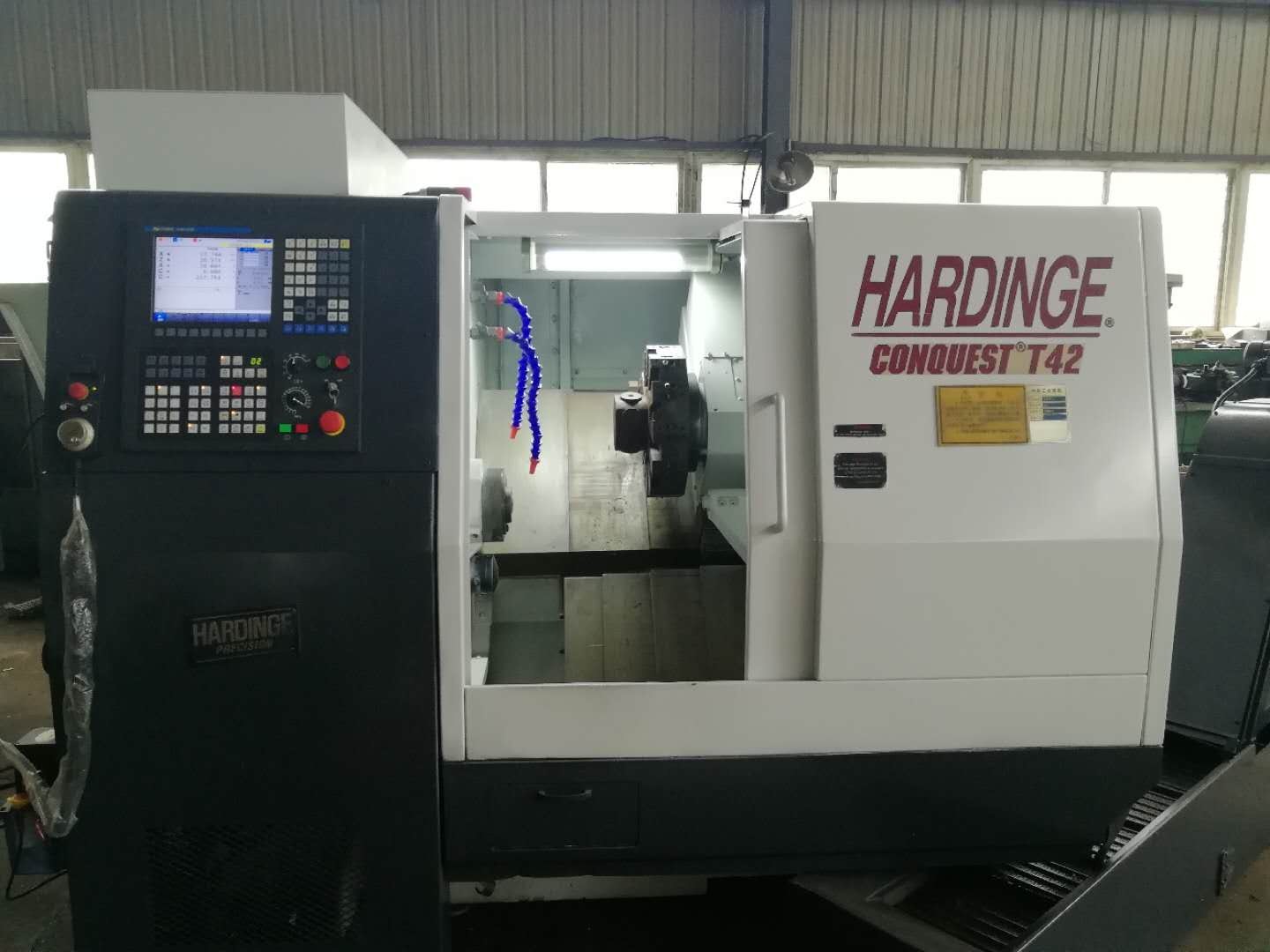

T42車削中心（改造后）

設備改造完成，恢復機床精度和所有使用功能，并運行穩定；主要加工航空發動機燃油控制系統軸銷類零件，滿足客戶工藝要求。
